一、從材質上區分無源晶振和有源晶振

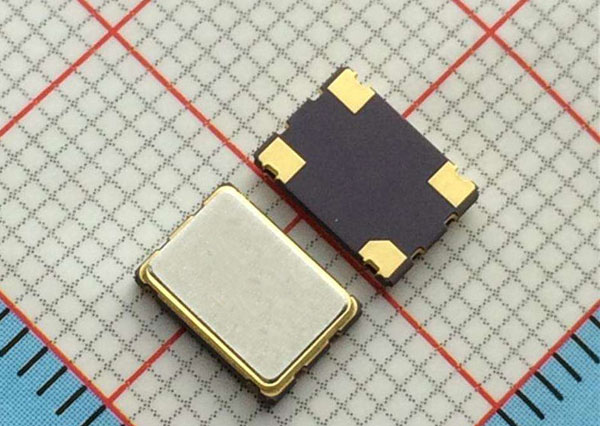

晶振從材質可以分為石英晶振和陶瓷晶振兩大類，而從屬性晶振可以分為無源晶振和有源晶振。石英晶振和陶瓷晶振從外觀上非常有利于區分，畢竟也是兩種完全不一樣的材質。而無源晶振和有源晶振有時候傻傻讓人分不清楚。特別對于2520貼片晶振，3225貼片晶振，5032貼片晶振且為四腳封裝的石英晶振來說，既有無源晶振的存在，也有有源晶振的存在，單是從外觀上我們就很區分。因此今天瑞泰電子精心整理有關如何正確識別無源晶振和有源晶振。

無源晶振也稱諧振器，晶振腳位通常以2腳和4腳居多，無源晶振在電路中需要借助外部電路起振，自身無法起振。無源晶振有插件形狀也有貼片形狀，如我們常所見到的32.768KHZ圓柱晶振，亦或者是49/S晶振封裝的，49/U晶振封裝的，陶瓷兩腳，三腳插件封裝的；貼片晶振中較為常見的例如3215貼片晶振封裝系列，又或者是3225貼片晶振兩腳四腳封裝的。

有源晶振也稱之為振蕩器，與無源晶振的區別所在之處就是有源晶振自身能夠震蕩，無需借助外部電路，因其自身結構內部有振蕩片。有源晶振是由石英晶體加振蕩片組成的。有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單，不需要復雜的配置電路。不過如此高端的有源晶振也有自身的缺點，與無源晶振相比，有源晶振信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。四腳以上包括四腳貼片晶振均為有源晶振，在這里，與無源晶振的定義，2腳晶振和4腳均為無源晶振互相重復。因此，我們需要搞清楚的則是四腳貼片晶振到底是無源晶振還是有源晶振，今天就與大家一起討論分享。

有源晶振正面通常都會有點作為標記，大多數有源晶振的點都會位于左下方，則點所在的位置則為腳1，按逆時針腳位分別為2，3，4.有源晶振腳位接法為：1腳懸空，2腳接地，3腳輸出，4腳電壓。無源晶振表面則無小點標記。

無源晶振有插件封裝和貼片封裝之分，有源晶振也不例外，只是有源晶振插件封裝多為方形的。
